Для создания подписей с помощью менеджера:
Пометьте объект(ы) и перейдите в панель Инфо.
Установите курсор в поле ввода параметра, для которого планируете создавать подпись.
Вызовите Менеджер подписей, нажав кнопку
.Установите желаемые опции размещения будущей подписи относительно объекта.
Убедитесь, что выбрана опция Создать подпись в группе Операции, и нажмите кнопку .

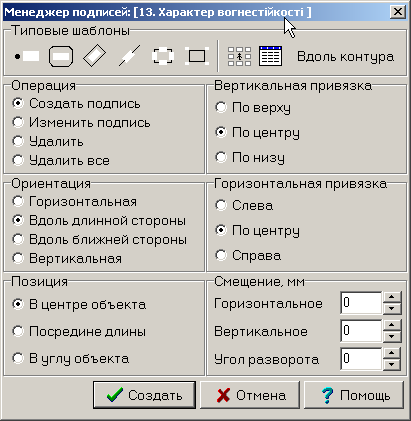

Примерный вид окна Менеджера подписей показан на Рис.5.19. В заголовке окна присутствует порядковый номер и имя параметра, для которого создаются подписи. Рассмотрим опции окна подробнее.
Основными группами в окне являются группа Операция и группа Типовые шаблоны.
Группа Операция указывает, что именно произойдет после нажатия кнопки .
- Создать подпись
Собственно, создание подписи с учетом заданных правил размещения.
- Изменить подпись
Изменение (пересоздание) подписи.
После создания изменить можно далеко не все правила размещения. В крайнем случае, подпись придется удалить и вынести вновь.
- Удалить
Удаление подписи для выбранного параметра.
- Удалить все
Удаление подписей для всех параметров помеченных объектов.
Группа Типовые шаблоны позволяет задать сразу все правила размещения, присутствующие в окне менеджера, нажатием одной кнопки.
Примечание
После установки правил с помощью типового шаблона, в эти правила не запрещено внести коррективы, задав, например, смещение или разворот. Разумеется, делать это следует до нажатия кнопки .
Типовым применением данного шаблона является подпись отметки высоты у пикета. В дополнение вы можете воспользоваться смещением, чтобы, например, подписать номер точки слева, а отметку высоты справа (либо друг над другом).
Размещает подпись по центру объекта.
Размещает подпись по центру, одновременно ориентируя ее вдоль длинной стороны. Применяется преимущественно для выноса характеристик зданий.
Размещает подпись на линии, ориентируя вдоль нее. Применяется, как следует из названия шаблона, для выноса подписей высот горизонталей.
Применяется для выноса подписи из фиксированного параметра “Длины линий[N]”.
Этот шаблон, как и следующий, в основном применяется при составлении землеустроительной и кадастровой документации.
Применяется для выноса подписи из фиксированного параметра “Номера точек[N]”.
Завязан на один из ныне устаревших шаблонов карты и сейчас используется очень редко. Этому шаблону есть альтернатива: HTML-подпись, о которой ниже.
Предназначен для выноса подписей параметров типа Таблица. В этом случае подпись как таковая не выносится, а содержимое параметра преобразуется в объект-таблицу и размещается на слое соответствующего типа.
Позволяет вынести подпись вдоль криволинейного контура. Например, может применяться в картографии для подписывания названий рек.
Если типовых шаблонов недостаточно, то правила размещения подписей можно настраивать индивидуально. Правила собраны в смысловые группы, названия которых говорят сами за себя, поэтому, мы не будем останавливаться на них слишком подробно. Попробуйте поэкспериментировать с ними самостоятельно.
Группы Ориентация и Позиция задают логические правила размещения подписи.
Подпись можно сориентировать параллельно осям координат карты или вдоль объекта. Подобным образом можно выбрать позицию подписи относительно объекта.
Группы Вертикальная привязка и Горизонтальная привязка задают точку привязки подписи (“якорь” подписи). Относительно этой точки подпись будет вращаться и относительно нее же будет выравниваться текст.
На рисунке ниже показана схема размещения точки привязки в зависимости от установок в менеджере.
Например, подпись высоты пикета обычно размещают справа от самого значка пикета. В этом случае подходящими будут установка вертикальной привязки по центру и горизонтальной слева.
И, наконец, группа Смещение. Эти настройки применяются к позиции подписи, полученной после применения всех логических правил. Здесь можно указать сдвиг и разворот подписи.
