Большие по размеру карты принято разбивать на листы удобного для распечатки размера. Digitals умеет вставлять разбивку на листы заданных размеров или в общепринятой разграфке.
Примечание
Объекты на слоях типа Разбивка по листам не выводятся на принтер, а служат лишь “каркасом” для быстрой настройки рамки карты. Для этого следует пометить лист разбивки и выполнить команду > .
Кроме этого, Digitals предоставляет возможность распечатки всех листов карты сразу. Об этом подробнее в Гл.13, «Печать».
Чтобы вставить разбивку, используется команда меню > , которая открывает соответствующий диалог. Диалог работает в двух режимах, для чего в окне предусмотрены соответствующие закладки:
Прямоугольная
Номенклатурная

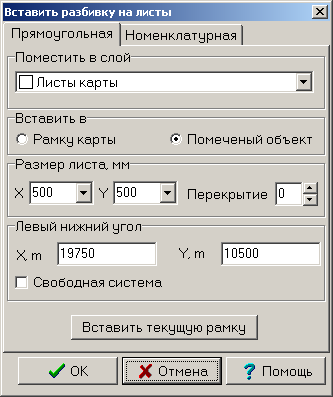

Рассмотрим опции диалогового окна, относящиеся к режиму работы Прямоугольная. Диалог в этом режиме показан на Рис.7.12.
В списке выбора Поместить в слой следует выбрать слой, в который будут помещены листы. По умолчанию программа создает для них слой типа Разбивка по листам с именем “Листы карты”.
Номера листов будут записаны во вновь созданный параметр с именем “Номер листа”. Листы нумеруются по порядку с севера на юг и с запада на восток.
В группе выбора Вставить в предлагается выбрать ограничивающий объект, в пределах которого будет формироваться разбивка. Это может быть рамка карты или произвольный предварительно помеченный полигон.
В группе Размер листа следует задать размеры листа в миллиметрах.
В поле ввода Перекрытие можно задать размер области перекрытия. Если оно не равно нулю, то листы будут размещены с нахлестом друг на друга.
Примечание
Возможность разбивки с перекрытием может быть полезной при печати на принтер, который имеет “мертвые зоны” на краях листа. Наличие зоны перекрытия позволит в дальнейшем обрезать напечатанные листы, чтобы склеить их в единое целое.
В группе Левый нижний угол можно задать координаты соответствующего угла, от которого будут вестись построения. По умолчанию программа сама расчитывает эти координаты кратно выбранному размеру листа. Если включить галочку Свободная система, то вставка листов начнется с левого нижнего угла рамки карты.
Нажатие кнопки вставляет лист разбивки по размеру текущей рамки карты. Остальные настройки диалога при этом значения не имеют, а сам диалог немедленно закрывается. Этот вариант используется, чтобы “запомнить” вручную настроенную рамку карты на будущее.

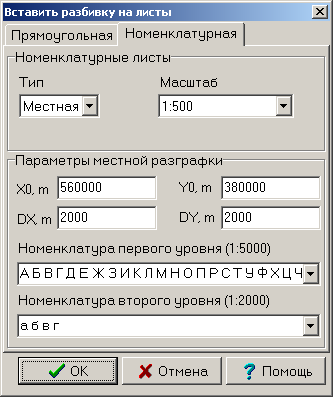

В режиме Номенклатурная можно вставить в карту номенклатурные листы для определенного типа разграфки и масштаба карты. Диалог в режиме Местная показан на Рис.7.13. Режим СК-42/СК-63 мы отдельно не показываем, ввиду очевидности настроек.
Таким образом, в диалоге доступны для выбора следующие типы разграфок:
- СК-42, СК-63
Вставляет номенклатурные листы стандартной разграфки. Вставка листов будет происходить в помеченный объект или в пределах рамки карты. Если отмечена галочка Только полностью попадающие внутрь, то листы, выходящие за пределы рамки, вставляться не будут.
Вставка листов в этом режиме происходит на слой “Nomenclatures”, а имя листа записывается в параметр “Nomenclature”. При необходимости эти слой и параметр создаются.
- Местная
Позволяет вставить листы для масштабов 1:5000, 1:2000 и 1:500. При этом существует возможность указать, как именно будут поименованы листы карты. В выпадающих списках Номенклатура первого уровня и Номенклатура второго уровня доступны буквенно-циферные сочетания на любой вкус.
В группе Параметры местной разграфки следует ввести координаты левого нижнего угла и ширину и высоту рамки в метрах. В указанных пределах программа расчитает и вставит прямоугольные листы местной разграфки. Листы каждого масштаба вставляются на свой отдельный слой.
