В качестве исходного материала используется сканированная карта.
Ориентируйте растр, используя углы рамки или перекрестия сетки координат.
В картографическом редакторе создайте пустую карту и откройте растр в качестве подложки. Настройте масштаб карты, чтобы он соответствовал картографическому материалу.
Настройте рамку карты - по ее размерам будет создаваться трансформированный растр. Рамка карты может не совпадать с исходным растром. Например, при трансформировании вы можете отсечь зарамочное оформление, настроив рамку карты по размеру внутренней рамки сканированной карты.

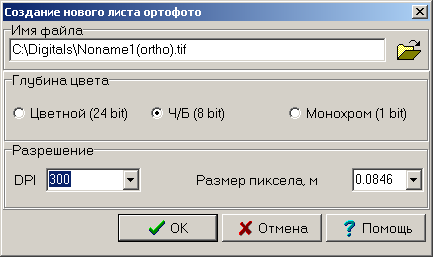

Выполните команду > и задайте имя, разрешение и глубину цвета для будущего растра. Пример диалога настроек приведен на Рис.8.5.
После нажатия , программа создаст пустую карту с заданным именем и соответствующую ей чистую растровую подложку, открытую в той же карте. Эту карту мы будем называть целевой.
Рамка и масштаб целевой карты устанавливаются равными рамке и масштабу исходной карты. После создания заготовки программа вернется в окно исходной карты.
В исходной карте соберите объект, ограничивающий трансформируемую область растра. Обычно это полигон, совпадающий с рамкой карты.
Примечание
На практике трансформируемая область не всегда совпадает с рамкой карты. Вы даже можете “вклеить” фрагменты из совершенно разных растров в одну и ту же подложку, последовательно открывая требуемые растры в исходной карте, собирая полигон и выполняя его трансформацию.
Пометьте вновь собранный полигон и выполните команду > . Следите за тем, чтобы в качестве цели был указан правильный файл.
Программа произведет трансформацию области растра, ограниченной помеченным полигоном, в чистую подложку. Также в целевую карту будет скопирован сам ограничивающий полигон.
Перейдите в окно целевой карты и пометьте скопированный полигон. Теперь вы можете откорректировать тон в пределах помеченного полигона с помощью команды > . После нажатия , программа физически пересчитает (то есть осветлит либо затемнит) пиксели в пределах помеченного полигона и перезапишет файл растра.
Если вы трансформировали всю область в пределах рамки, работа окончена.
Если вы трансформируете несколько растров в одну подложку, то вернитесь к пятому пункту и повторите операцию трансформации, открыв в качестве подложки следующий растр.
